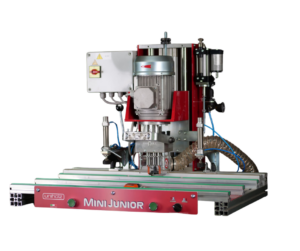

Machine de Forage Automatique à Trois Broches Le freinage hydraulique assure une précision maximale et un forage linéaire et constant sur tous les types de matériaux utilisés. Rotation manuelle de la fourche d’insertion. Avancement de l’unité de forage: rapide pendant la course à vide, freinage hydraulique pendant la course utile de forage. Le jet d’air avec capot et tube d’aspiration garantit une propreté parfaite après chaque opération de forage.
Indicateur de position pratique. Pointeur laser optionnel disponible, idéal pour les trous surdimensionnés. Changement rapide de l’unité de forage: il ne faut que quelques instants pour rendre la machine adaptée au forage et à l’insertion d’un autre type de charnière avec un entraxe différent. La machine peut être équipée d’une tête à 6 broches pour le forage des charnières et des bases.
DONNEES TECHNIQUES
| Surface de support 800×420 mm |
| Unité de forage 3 broches |
| Freinage Hydraulique |
| Insertion de charnière Manuel |
| Gabarit pour insertion de charnière |
| Capot d’aspiration et tube flexible pour connexion au système d’aspiration |
| Entrée du capot d’aspiration Ø 50 mm |
| Souffleur pour le nettoyage des trous |
| Presses pour maintenir les pièces N° 2 |
| Butées latérales avec échelle millimétrique de 400 mm de chaque côté 1 droite et 1 gauche |
| Forets Ø 8 ou 10 mm n° 2 |
| Foret Ø 26 ou 35 ou 40 mm N° 1 |
| Puissance du moteur Kw 0,75 |
| Épaisseur maximale des panneaux 40 mm |
| Distance du bord au centre du trou 0 – 57 mm |
| Pression de service Bar 6-7 |
| Temps de travail par cycle Environ 7 secondes |
| Poids net Kg 64 |
| Alimentation électrique triphasée 220-240V/380-440V / 50-60 Hz |
