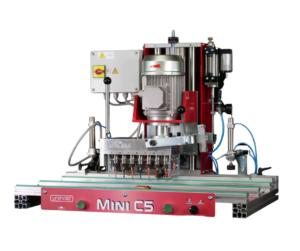

Machine Automatique à 11 Broches. Effectue à la fois le forage des charnières et le forage linéaire avec un pas de 32 mm pour les faces de tiroirs et les bases.
Le freinage hydraulique assure une précision maximale et un forage linéaire et constant sur tous les types de matériaux utilisés. Rotation manuelle de la fourche d’insertion. Indicateur de position pratique. Pointeur laser optionnel disponible.
DONNEES TECHNIQUES
|
Surface de support 800×420 mm |
|
Unité de forage 11 broches avec attache cylindrique Ø10 mm |
|
Freinage Hydraulique |
|
Possibilité de varier la vitesse d’avance du forage en réglant le freinage hydraulique |
|
Rotation manuelle de la fourche d’insertion des charnières |
|
Gabarit pour insertion de charnière |
|
Butées latérales avec échelle millimétrique de 400 mm de chaque côté : 1 droite et 1 gauche |
|
Presses latérales pour maintenir les pièces n° 2 |
|
Forets Ø 8 ou 10 mm n° 2 |
|
Foret Ø 26 ou 35 ou 40 mm n° 1 |
|
Protection de sécurité sur les forets |
|
Souffleur pour le nettoyage des trous |
|
Indicateurs de position n° 1 |
|
Puissance du moteur Kw 0,75 |
|
Épaisseur maximale des panneaux 40 mm |
|
Diamètre maximal des forets 40 mm |
|
Distance du bord au centre du trou 0 – 57 mm |
|
Pression de service Bar 6-7 |
|
Temps de travail par cycle Environ 7 secondes |
|
Poids net Kg 68 |
|
Alimentation électrique triphasée 220-240/380-440V / 50-60 Hz |
